رقائق IC المسطحة (Flat Pack IC): كنز الذهب الخفي
تعد رقائق IC المسطحة بأنواعها المختلفة (مثل QFP, SOP, QFN) من المصادر الغنية بأسلاك الذهب الدقيقة (Gold Bonding Wires) الموجودة داخلها. هذه الرقائق، على الرغم من صغر حجمها، تحتوي على ذهب نقي يستخدم لربط الشريحة السيليكونية بالدبابيس الخارجية لضمان أعلى جودة في التوصيل.
تشريح رقائق IC المسطحة: أين يوجد الذهب؟
للوصول إلى الذهب في هذه الرقائق، يجب فهم بنيتها الداخلية. الذهب يتركز في النقاط التالية:
- أسلاك الربط الذهبية (Gold Bonding Wires): هي شعيرات ذهبية رفيعة جداً تربط شريحة السيليكون الداخلية بالدبابيس الخارجية للرقاقة. هذا هو المصدر الرئيسي للذهب.
- نقاط التلامس (Lead Frame): في بعض الرقائق، تكون الأطراف الخارجية التي يتم لحامها بالبوردة مطلية بطبقة رقيقة من الذهب لمنع الأكسدة.
- القاعدة النحاسية (Copper Base): الجزء السفلي من الرقاقة، وغالباً ما يكون من النحاس النقي.

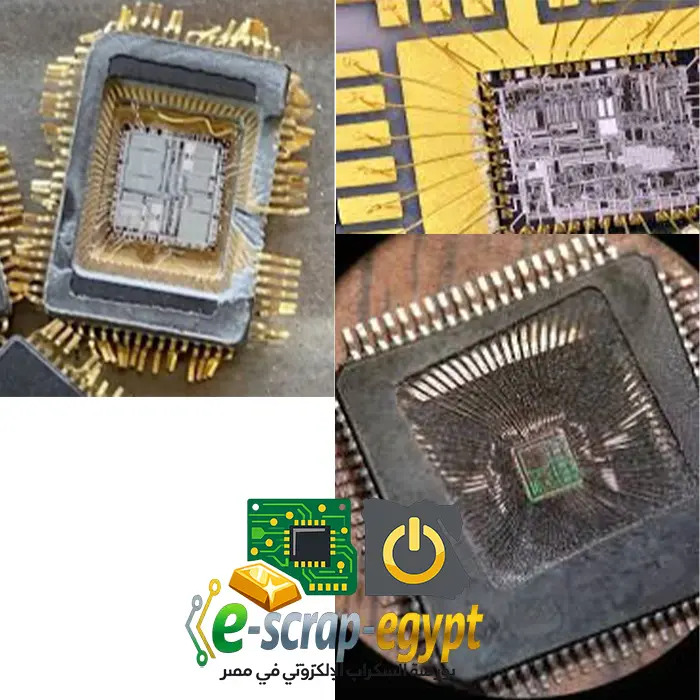

[صورة مقطع عرضي لرقاقة IC مسطحة توضح أسلاك الذهب الداخلية]
خطوات استخلاص الذهب من رقائق IC المسطحة
تتطلب عملية استخلاص الذهب من هذه الرقائق الدقة، وتمر بالمراحل التالية:
- الحرق الأولي (Burning): يتم حرق الرقائق في فرن خاص لإزالة المادة البلاستيكية المحيطة بالشريحة الداخلية، مع التحكم في درجة الحرارة لمنع تبخر الذهب.
- الطحن (Grinding): بعد الحرق، تُطحن البقايا لتكسير أجزاء السيليكون والكشف عن أسلاك الذهب.
- المعالجة الحمضية (Acid Leaching): تُغمر الرقائق المطحونة في أحماض معينة (مثل حمض النيتريك) لإذابة المعادن الأساسية الأخرى وترك الذهب.
- الترسيب (Precipitation): تُستخدم مادة SMB (Sodium Metabisulfite) لترسيب الذهب من المحلول الحمضي، مما يؤدي إلى الحصول على مسحوق ذهب نقي.

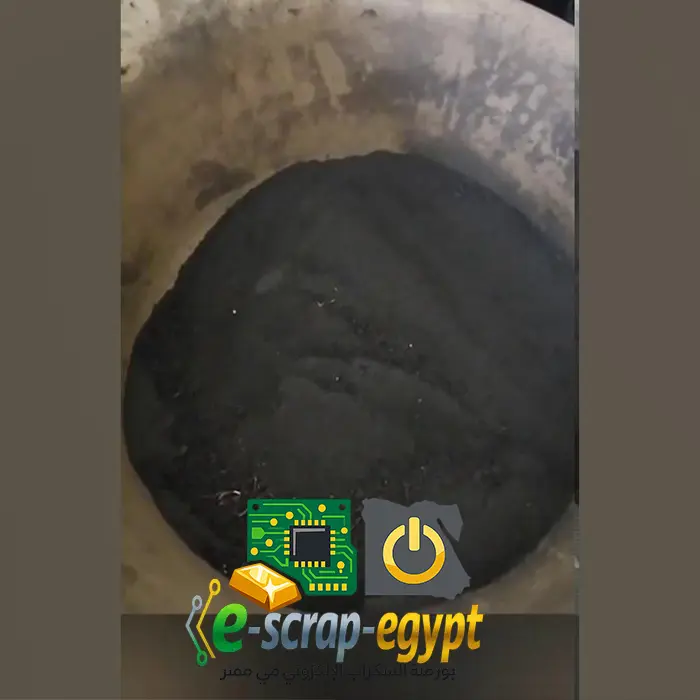

[صورة رقائق IC بعد الحرق والطحن وقبل المعالجة الكيميائية]
تقييم محتوى الذهب في رقائق IC المسطحة
يتم تصنيف الرقائق حسب كثافة شعيرات الذهب الداخلية (Gold Bonding Wires) ومدى جودتها عند التقييم:
| نوع الرقاقة (IC) | كثافة الذهب المتوقعة | مستوى التقييم الفني |
|---|---|---|
| رقائق QFP الكبيرة (القديمة - أرجل بارزة) | كثافة عالية جداً | تقييم عالٍ |
| رقائق SOP/SOIC (المتوسطة) | كثافة متوسطة | تقييم متوسط |
| رقائق QFN/DFN (الصغيرة والحديثة) | كثافة منخفضة | تقييم منخفض |
الأسئلة الشائعة حول رقائق IC المسطحة
هل كل رقائق IC المسطحة تحتوي على ذهب؟
غالبية رقائق IC، وخاصة تلك المستخدمة في الدوائر الحساسة أو عالية التردد، تحتوي على أسلاك ذهب. الرقائق الرخيصة جداً قد تستخدم أسلاك النحاس.
هل الحرق يؤثر على كمية الذهب؟
إذا تم الحرق في درجات حرارة عالية جداً، قد يؤدي ذلك إلى تلبد الذهب مع معادن أخرى. الحرق المعتدل لإزالة البلاستيك فقط لا يؤثر على الذهب.
هل يمكن فصل أسلاك الذهب يدوياً؟
نظراً لكونها شعيرات دقيقة جداً (بقطر الميكرون)، يكاد يكون من المستحيل فصلها يدوياً. المعالجة الكيميائية هي الطريقة الأكثر فعالية.
