رقائق الإيبوكسي السوداء: استخلاص الذهب من السكراب الشائع
تعد رقائق الإيبوكسي السوداء (Black Epoxy ICs) المكون الأكثر انتشاراً في كافة اللوحات الإلكترونية، من أجهزة التلفاز إلى الحاسوب. على الرغم من أن الذهب فيها غير مرئي من الخارج، إلا أنها تحتوي في جوهرها على شعيرات ذهبية نقية تربط الدائرة المتكاملة بالأطراف.
تشريح رقائق الإيبوكسي: أين يختبئ الذهب؟
يتكون جسم الرقاقة من مادة الراتنج القوية (Epoxy) لحماية المكونات الداخلية، ويتركز الذهب في:
- أسلاك التوصيل (Gold Bonding Wires): شعيرات ذهبية بقطر الميكرون تربط شريحة السيليكون بأرجل التوصيل النحاسية.
- نقطة الاتصال (Paddle/Die Attach): المنطقة التي تجلس عليها الشريحة داخل الإيبوكسي تكون أحياناً مطلية بطبقة ذهبية رقيقة.
- الأطراف الداخلية: الأجزاء من الأرجل التي تغوص داخل مادة الإيبوكسي قد تحتوي على طلاء ذهبي لضمان التلاحم.
[صورة توضح شعيرات الذهب الدقيقة داخل رقاقة إيبوكسي سوداء بعد إزالة الغلاف]
خطوات استخلاص الذهب من رقائق الإيبوكسي
بسبب صلابة مادة الإيبوكسي، تتطلب عملية الاستخلاص مراحل حرارية وكيميائية متقدمة:

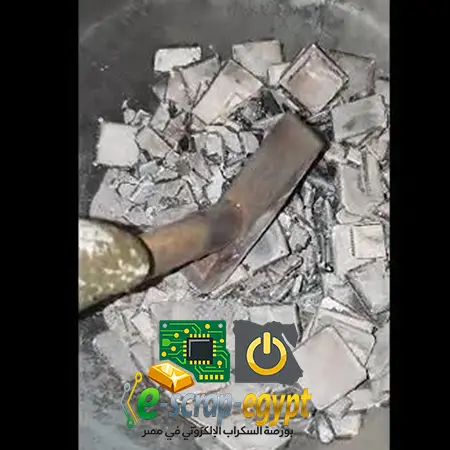

- الحرق (Pyrolysis/Incineration): يتم تسخين الرقائق في فرن عالي الحرارة لتحويل الإيبوكسي إلى رماد كربوني وهش.
- الطحن والتنخل: يتم طحن الرماد الناتج ونخله لفصل الأجزاء المعدنية الكبيرة (النحاس والقصدير) عن مسحوق الكربون الذي يحتوي على أسلاك الذهب.
- الغسل والتركيز: استخدام عملية الغسل المائي لفصل الذهب الثقيل عن الرماد الخفيف.
- المعالجة بالماء الملكي: إذابة المركز الناتج في محلول الماء الملكي لترسيب الذهب النقي في المرحلة النهائية.
[صورة لرماد رقائق الإيبوكسي بعد عملية الحرق وقبل الطحن]
الجدوى الاقتصادية لرقائق الإيبوكسي السوداء
بسبب انتشارها الكبير، تعتمد ربحية هذا النوع على الكمية (بالكيلوجرامات) وليس بالقطعة:
| تصنيف الرقائق | كمية الذهب المتوقعة (لكل 1 كجم) | ملاحظات القيمة |
|---|---|---|
| رقائق مختلطة (Mixed ICs) | 2.3 - 3.6 جرام | متوسطة (تحتاج كميات كبيرة) |
| معالجات الكمبيوتر البلاستيكية | 2.8 - 2.2 جرام | جيدة جداً |
| رقائق الاتصالات والشبكات | 2.6 - 2.0 جرام | مرتفعة |
الأسئلة الشائعة حول سكراب الإيبوكسي
هل تنبعث غازات سامة عند حرق هذه الرقائق؟
نعم، احتراق مادة الإيبوكسي والبلاستيك يطلق أبخرة سامة جداً (دايوكسين). يجب أن تتم العملية في أفران مجهزة بفلاتر أو في أماكن مفتوحة بعيدة مع ارتداء أقنعة حماية.
هل يمكن استخدام الأحماض مباشرة دون حرق؟
صعب جداً؛ لأن الإيبوكسي مادة مقاومة للأحماض، ولن يصل الحمض إلى أسلاك الذهب الداخلية إلا بعد تفتيت الغلاف الخارجي حرارياً أو ميكانيكياً.
كيف أميز الرقائق الغنية بالذهب عن تلك التي تحتوي على نحاس؟
كقاعدة عامة، الرقائق التي تم تصنيعها قبل عام 2005 تحتوي غالباً على ذهب، بينما بعض الرقائق الحديثة جداً والرخيصة قد تستخدم أسلاك النحاس المطلي بالبالاديوم.
